اسلات PCI Express و انواع پی سی آی ای در مادربردهای سرور

آیا تا به حال از خودتان پرسیده‌اید که قلب تپنده‌ی ارتباطات در مادربردهای سرور چیست؟ در دنیای سرورها، هر ثانیه، هر داده و هر انتقال معنا دارد. اینجا جایی نیست که بتوان با سرعت کم یا تاخیر کنار آمد. اسلات PCI Express دقیقا همان شاهراه‌ پرسرعتی است که قدرت، سرعت و انعطاف‌پذیری سخت‌افزاری را ممکن می‌سازد. اگر به‌دنبال ارتقا سرور خود هستید یا در حال انتخاب مادربردی برای پروژه‌های بزرگ سازمانی می‌باشید، شناخت دقیق اسلات‌های PCIe نه یک گزینه؛ بلکه یک ضرورت است. در این مقاله، با زبانی ساده اما تخصصی، شما را با انواع اسلات PCI Express، نسل‌های مختلف آن و کاربردهای هرکدام در سرورهای حرفه‌ای آشنا می‌کنیم.

زمانی که در سرور از اسلات‌های PCI Express برای نصب کارت شبکه یا ماژول‌های پرسرعت استفاده می‌کنید، اهمیت انتخاب زیرساخت مناسب بیشتر از همیشه می‌شود. به عنوان مثال، کارت‌های شبکه 10Gb یا 25Gb تنها زمانی می‌توانند حداکثر کارایی خود را نشان دهند که سایر اجزای شبکه نیز هم‌سطح آن ارتقا یافته باشند. به همین دلیل، بسیاری از مدیران IT همزمان با ارتقای سخت‌افزار سرور، به سراغ خرید تجهیزات شبکه استاندارد و سازگار می‌روند تا از ایجاد گلوگاه در تبادل داده‌ها جلوگیری کنند و یک ارتباط پایدار و ایمن میان سرور و سایر اجزای شبکه برقرار شود.

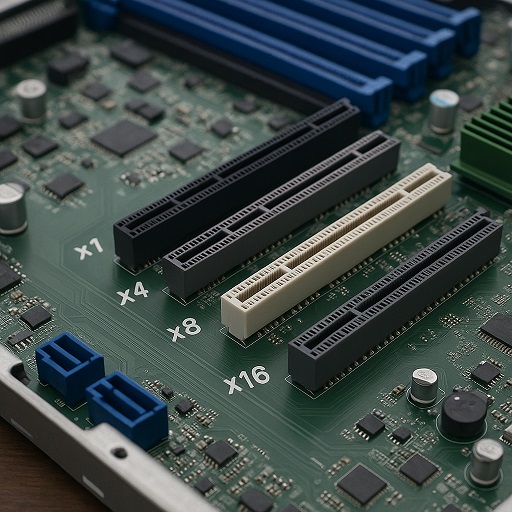

انواع اسلات PCI Express

اسلات PCI Express یا به اختصار PCIe، در اندازه‌ها و ظرفیت‌های مختلفی طراحی شده‌اند تا بتوانند نیازهای متنوع سخت‌افزاری را در مادربردهای سرور پاسخ دهند. هر کدام از این اسلات‌ها با تعداد متفاوتی از «لینک‌های ارتباطی» (Lane) ساخته می‌شوند که مستقیما روی پهنای باند و کارایی آن‌ها تاثیر می‌گذارد.

PCIe x1:

• کوچک‌ترین عضو خانواده PCIe، اسلات x1 است. این اسلات تنها یک خط انتقال داده دارد و برای تجهیزاتی با نیاز پهنای باند پایین مانند کارت صدا، کارت Wi-Fi یا برخی حسگرهای کنترل محیطی در سرورها کاربرد دارد.

PCIe x4:

• اسلاتی با چهار خط انتقال که تعادلی مناسب میان اندازه و سرعت ارائه می‌دهد. در بسیاری از سرورها، از PCIe x4 برای اتصال SSDهای NVMe، کارت‌های ضبط و حتی برخی کارت‌های شبکه استفاده می‌شود.

اسلات PCIe x8:

• گزینه‌ای حرفه‌ای‌تر که با هشت لاین، پهنای باند مناسبی برای کارت‌های RAID، کنترلرهای HBA یا کارت‌های شبکه با سرعت بالا (10G و بالاتر) فراهم می‌کند. این نوع اسلات در سرورهایی با حجم بالای پردازش داده یا ذخیره‌سازی مورد استفاده قرار می‌گیرد.

PCIe x16:

• قدرتمندترین نوع اسلات در بین استانداردهای رایج PCIe. این اسلات با ۱۶ مسیر داده، بیشترین پهنای باند را فراهم می‌کند و برای اتصال کارت‌های گرافیک حرفه‌ای، شتاب‌دهنده‌های محاسباتی (مانند NVIDIA Tesla/Quadro) یا کارت‌های شبکه چند پورته ایده‌آل است. در بسیاری از مادربردهای سرور، حداقل یک یا دو اسلات x16 برای نیازهای سطح بالا تعبیه می‌شود.

هر مادربرد سرور بسته به طراحی، از اسلات‌های مختلفی مانند PCIe x1، PCIe x4، PCIe x8 و PCIe x16 پشتیبانی می‌کند. به عنوان مثال، کارت‌های شبکه پرسرعت یا کارت‌های RAID معمولاً به اسلات‌های x8 یا x16 نیاز دارند تا بتوانند بیشترین بهره‌وری را داشته باشند. در این شرایط، استفاده از تجهیزات مکمل هم اهمیت پیدا می‌کند. برای نمونه، وقتی شما قصد دارید یک کارت شبکه 10Gb یا 40Gb روی سرور نصب کنید، لازم است به سراغ خرید سوئیچ شبکه و زیرساخت سازگار بروید تا از نهایت کارایی این کارت‌ها استفاده کنید.

نسل‌های مختلف اسلات PCI Express

نسل‌های مختلف اسلات PCI Express نشان‌دهنده‌ پیشرفت چشمگیر در سرعت انتقال داده‌ها و عملکرد سخت‌افزاری هستند. هر نسل جدید، با دو برابر شدن پهنای باند نسبت به نسل قبل، پاسخی به نیازهای روزافزون دنیای IT و سرورهای حرفه‌ای بوده است.

PCIe 1.0:

• اولین نسخه از این فناوری که در سال ۲۰۰۳ معرفی شد. سرعت انتقال داده در هر لاین حدود ۲۵۰ مگابایت بر ثانیه بود. این نسخه پایه‌ای برای توسعه نسل‌های بعدی محسوب می‌شود، اما امروزه در کاربردهای حرفه‌ای جایگاهی ندارد.

PCIe 2.0:

• در سال ۲۰۰۷ معرفی شد و پهنای باند را به ۵۰۰ مگابایت بر ثانیه در هر لاین افزایش داد. بسیاری از سرورهای میان‌رده‌ی قدیمی‌تر هنوز از این نسل بهره می‌برند.

اسلات PCIe 3.0:

• یکی از پرکاربردترین نسل‌ها در سرورهای نسل جدید. با سرعت ۱ گیگابایت بر ثانیه در هر لاین، این نسخه در بسیاری از مادربردهای مدرن استاندارد محسوب می‌شود. این نسخه در سال ۲۰۱۰ معرفی شده است.

PCIe 4.0:

• در سال ۲۰۱۷ وارد بازار شد و با ۲ گیگابایت بر ثانیه در هر لاین، پهنای باندی چشمگیر را ارائه داد. این نسخه برای SSDهای پرسرعت، کارت‌های گرافیک حرفه‌ای و انتقال داده‌های سنگین در سرورها مناسب است.

اسلات PCIe 5.0:

• یک جهش واقعی در عملکرد. با ۴ گیگابایت بر ثانیه در هر لاین، این نسل پاسخگوی نیازهای زیرساخت‌های پردازشی و ذخیره‌سازی پیشرفته است. سرورهای مدرن در حوزه‌های هوش مصنوعی، داده‌کاوی و پردازش‌های موازی از این نسل بهره می‌برند.

PCIe 6.0 (جدیدترین نسل):

• معرفی شده در سال ۲۰۲۲، نسل ششم با پهنای باند ۸ گیگابایت بر ثانیه در هر لاین، از تکنولوژی PAM4 برای افزایش کارایی بهره می‌برد. این نسل برای سرورهای آینده‌نگر طراحی شده که نیاز به انتقال سریع حجم عظیمی از داده دارند، مانند دیتاسنترها، سرورهای ابری و پردازش‌های AI/ML در مقیاس وسیع.

موضوع امنیت نیز در این میان بی‌تأثیر نیست. سروری که کارت شبکه یا ماژول جدیدی روی آن نصب می‌شود، نیاز به محافظت بیشتر دارد. به همین دلیل، مدیران IT معمولاً همزمان با ارتقای سخت‌افزاری به فکر خرید فایروال قدرتمند هستند تا از داده‌های حیاتی سازمان در برابر تهدیدات احتمالی محافظت کنند. همچنین وجود یک خرید روتر مطمئن به بهینه‌سازی مسیرهای ارتباطی کمک می‌کند و از ایجاد اختلال در انتقال داده جلوگیری خواهد کرد.

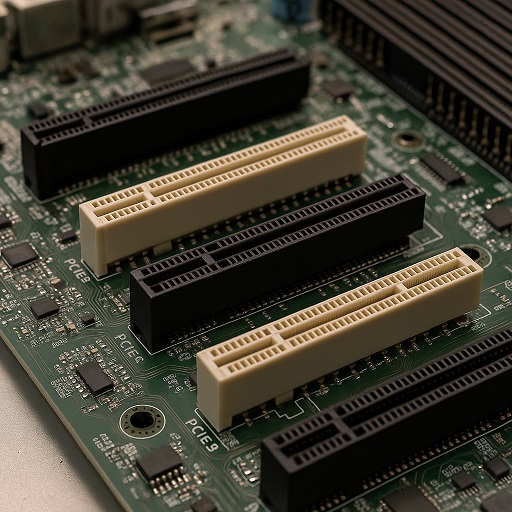

کاربرد اسلات PCI Express در سرورها

اسلات PCI Express در سرورها نقشی کلیدی در گسترش و ارتقا عملکرد سخت‌افزاری دارد. این اسلات‌ها، مسیر اتصال تجهیزات پیشرفته‌ای هستند که بدون آن‌ها اجرای بسیاری از وظایف پیچیده و پردازش‌های سنگین ممکن نیست. در ادامه، با کاربردهای مهم اسلات PCI Express در مادربردهای سرور آشنا می‌شوید:

کارت گرافیک حرفه‌ای

در سرورهای پردازشی، رندرینگ، یادگیری ماشین یا پردازش‌های گرافیکی سنگین، کارت‌های گرافیک حرفه‌ای مانند سری NVIDIA Quadro ،Tesla یا AMD Radeon Pro از طریق اسلات‌های PCIe x16 به سیستم متصل می‌شوند. این کارت‌ها توان پردازشی فوق‌العاده‌ای ارائه می‌دهند و برای عملیات‌ علمی، گرافیکی یا محاسباتی سنگین استفاده می‌شوند.

در بسیاری از دیتاسنترها، برای توسعه قابلیت‌های شبکه‌ای، از کارت‌ها یا ماژول شبکه‌های مبتنی بر PCIe استفاده می‌شود. این ماژول‌ها اغلب برای افزایش سرعت ارتباطات یا ایجاد پورت‌های فیبرنوری به‌کار می‌روند. برای چنین محیط‌هایی، انتخاب برندهای معتبر جهانی اهمیت بالایی دارد؛ به همین دلیل، متخصصان اغلب به سمت خرید تجهیزات سیسکو می‌روند که سازگاری و پایداری بالایی در کنار کارت‌ها و ماژول‌های PCIe ارائه می‌دهند.

کارت شبکه (LAN/WAN/10G)

سرورها برای برقراری ارتباط پایدار و پرسرعت با شبکه، نیاز به کارت‌های شبکه دارند. کارت‌های شبکه PCIe، چه در سرعت‌های معمولی (1G) و چه در سرعت‌های بالا مانند 10G ،25G یا حتی 100G، از طریق اسلات‌های x4 یا x8 نصب می‌شوند. این کارت‌ها برای انتقال حجم زیادی از داده در دیتاسنترها و سرورهای سازمانی بسیار حیاتی هستند.

کارت RAID و HBA

برای مدیریت آرایه‌های دیسک و ارتباط با تجهیزات ذخیره‌سازی، کارت‌های RAID و HBA (Host Bus Adapter) از طریق اسلات‌های PCIe به سیستم متصل می‌شوند. این کارت‌ها کنترل دقیق بر روی ذخیره‌سازی، افزونگی و امنیت داده را فراهم می‌کنند.

کارت‌های NVMe U.2/U.3

برای اتصال SSDهای NVMe با استانداردهای U.2 یا U.3، نیاز به کارت‌های رابط خاصی است که از طریق اسلات PCI Express متصل می‌شوند. این کارت‌ها به شما امکان استفاده از سرعت بسیار بالای ذخیره‌سازی NVMe را می‌دهند، حتی زمانی که مادربرد به‌طور مستقیم از این درگاه‌ها پشتیبانی نمی‌کند.

کارت‌های Capture و شتاب‌دهنده

در سرورهایی که به پردازش تصویر، ضبط ویدئو یا محاسبات خاص نیاز دارند، از کارت‌های Capture یا کارت‌های شتاب‌دهنده مانند FPGA یا ASIC استفاده می‌شود. این کارت‌ها در اسلات‌های PCIe x4 یا x8 نصب می‌شوند و سرعت پردازش یا عملکرد اختصاصی سیستم را به‌طور چشمگیری افزایش می‌دهند.

علاوه بر ارتباطات کابلی، ممکن است سازمان‌ها به زیرساخت‌های بی‌سیم نیز نیاز داشته باشند. در این حالت، ترکیب کارت‌های توسعه شبکه با خرید اکسس پوینت‌های پیشرفته، یک شبکه یکپارچه و پرسرعت ایجاد می‌کند که هم از نظر امنیت و هم از نظر پوشش‌دهی پاسخگوی نیازهای شرکت خواهد بود.

تفاوت اسلات PCI Express در مادربردهای سرور با دسکتاپ

در نگاه اول ممکن است اسلات‌های PCI Express در مادربردهای سرور و دسکتاپ مشابه به‌نظر برسند، اما در واقع تفاوت‌های بنیادینی در طراحی، تعداد، کاربرد و سطح پشتیبانی از تجهیزات حرفه‌ای دارند. این تفاوت‌ها مستقیما بر کارایی، قابلیت توسعه و بهره‌وری سیستم تاثیر می‌گذارند.

تعداد اسلات‌ها:

• مادربردهای سرور دارای تعداد بیشتری اسلات PCI Express هستند. این اسلات‌ها برای نصب تجهیزات متعددی مثل کارت‌های RAID، کارت‌های شبکه چند پورته، شتاب‌دهنده‌ها و کارت‌های گرافیک مورد استفاده قرار می‌گیرند. در مقابل، مادربردهای دسکتاپ اغلب به دو یا سه اسلات PCIe محدود می‌شوند که بیشتر برای کارت گرافیک، کارت صدا یا یک کارت توسعه جانبی طراحی شده‌اند.

نوع و فرم‌فکتور:

• در مادربردهای سرور، اسلات‌ها در اندازه‌های مختلف و با چینش‌های خاصی عرضه می‌شوند تا در شاسی‌های رکمونت یا بلید به‌خوبی جای بگیرند. همچنین استفاده از اسلات‌های با طول کامل (Full-Length) و ارتفاع کامل (Full-Height) یا کوتاه‌تر بر اساس فضای فیزیکی سرور رایج است. در مقابل، مادربردهای دسکتاپ برای کیس‌های استاندارد ATX طراحی شده‌اند و فرم‌فکتور اسلات‌ها تنوع کمتری دارد.

قابلیت پشتیبانی از تجهیزات حرفه‌ای:

• مادربردهای سرور از اسلات‌های PCIe برای پشتیبانی از تجهیزات بسیار خاص و حرفه‌ای مثل کارت‌های HBA، کارت‌های ضبط تصویر، کارت‌های شبکه 25/100 گیگابیتی، شتاب‌دهنده‌های FPGA یا ASIC و SSDهای U.2 استفاده می‌کنند. این تجهیزات نیازمند پهنای باند بالا و پایداری فوق‌العاده هستند. اما در مادربردهای دسکتاپ، تمرکز اصلی روی کارت گرافیک و شاید یکی دو کارت جانبی ساده است، نه پردازش‌های صنعتی یا ذخیره‌سازی پیشرفته.

نکات مهم در انتخاب مادربرد سرور با توجه به PCIe

وقتی صحبت از انتخاب مادربرد سرور به میان می‌آید، اسلات‌های PCI Express یکی از تعیین‌کننده‌ترین مولفه‌ها برای ارزیابی قابلیت توسعه، ارتقا و تطابق با نیازهای پردازشی حال و آینده هستند. در ادامه، به سه نکته کلیدی که هنگام خرید باید مدنظر قرار دهید اشاره می‌کنیم:

تعداد خطوط اسلات PCI Express مورد نیاز

هر کارت توسعه‌ای که به مادربرد متصل می‌شود، تعدادی «لاین» (Lane) از پهنای باند PCIe را اشغال می‌کند. برای مثال، یک کارت گرافیک حرفه‌ای ممکن است به 16 لاین نیاز داشته باشد، در حالی که یک کارت شبکه 10 گیگابیتی تنها 4 لاین مصرف کند. بررسی تعداد خطوط (lanes) قابل پشتیبانی توسط چیپ‌ست و CPU سرور، نقش مهمی در اطمینان از عملکرد پایدار و بدون تداخل تجهیزات دارد.

سازگاری با تجهیزات آینده

سرمایه‌گذاری هوشمندانه در زیرساخت IT به معنای آمادگی برای توسعه‌های آتی است. بنابراین، مادربردی را برگزینید که اسلات‌های PCIe متنوع و کافی برای اضافه کردن تجهیزات آتی مانند کارت‌های NVMe، کارت‌های شتاب‌دهنده هوش مصنوعی یا ماژول‌های شبکه سریع‌تر را داشته باشد. همچنین به پشتیبانی از ابعاد مختلف کارت‌ها و قابلیت نصب در شاسی‌های استاندارد دقت کنید.

پشتیبانی از نسل‌های جدید اسلات PCI Express

نسل اسلات‌های PCIe نقش مهمی در سرعت تبادل داده و سازگاری با تجهیزات جدید دارد. برای مثال، یک مادربرد با پشتیبانی از PCIe 4.0 یا 5.0 می‌تواند پهنای باندی دو تا چهار برابر بیشتر نسبت به نسل‌های قدیمی‌تر ارائه دهد. این موضوع در کاربردهایی مثل مجازی‌سازی سنگین، ذخیره‌سازی سریع یا پردازش داده‌های عظیم اهمیت دارد.

نتیجه‌گیری

در دنیای امروز که سرعت پردازش، حجم داده‌ها و نیاز به اتصال‌های پیشرفته روزبه‌روز در حال افزایش است، اسلات PCI Express به‌عنوان یکی از کلیدی‌ترین اجزای مادربردهای سرور، نقشی حیاتی ایفا می‌کند. شناخت انواع اسلات‌ها، نسل‌های مختلف PCIe و کاربردهای آن‌ها، به شما کمک می‌کند تا انتخابی آگاهانه و آینده‌نگرانه داشته باشید.

اگر قصد راه‌اندازی سرور برای دیتاسنتر، پروژه‌های پردازش سنگین، ذخیره‌سازی پیشرفته یا حتی توسعه زیرساخت شبکه را دارید، بی‌توجهی به مشخصات PCIe در مادربرد، می‌تواند به محدودیت‌های جدی در عملکرد منجر شود. انتخاب مادربردی با تعداد خطوط کافی، پشتیبانی از نسل‌های جدید و سازگاری با کارت‌های حرفه‌ای، نه‌تنها نیازهای فعلی شما را برطرف می‌کند؛ بلکه مسیر ارتقا در سال‌های آینده را هموار می‌سازد.

در نهایت، اسلات PCI Express فقط یک درگاه فیزیکی نیست؛ بلکه شاهراهی است برای توانمند کردن سرور شما در رقابت دیجیتالی فردا. با دقت برگزینید، حرفه‌ای عمل کنید.
